      文章發布于:2023-03-21 作者:admin 瀏覽次數:

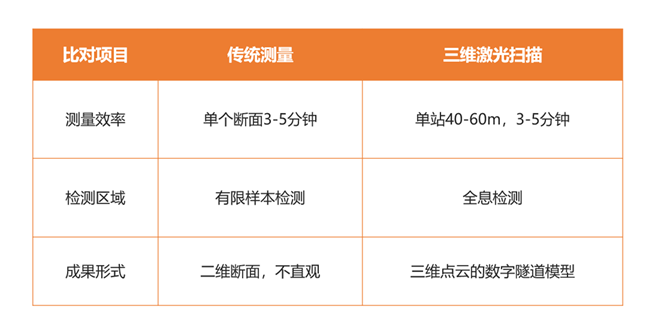

      傳統隧道測量通常采用全站儀、斷面儀等設備進行測量,由于全站儀采用點式方式進行測量,需要測量大量的數據點,而數據對比也會抽樣進行對比,所以會對某些地方的變化量不能直接反映出來。同時基于隧道黑暗、粉塵、泥濘的環境,行走、施測困難,測量效率低下,也需要更多協作人員。
      通過三維激光掃描儀進行測量,獲取隧道表面海量數據點,可生成真實隧道模型,無論是超欠挖分析還是收斂變形分析,結果都更加精準。

      立面測繪——隧道工程解決方案
       三維掃描在隧道工程中,可以和常規的測量手段相結合,完成基礎信息搜集,并可以對施工中或運營隧道進行掃描,得到高精度的點云模型。

      方案實施
      完成該隧道項目,主要包含以下環節首先是根據地形數據及設計選線,然后進行施工測量、盾構指導,同時進行安全監測,持續監測因施工引發的基礎設施三維變形,通過TBC內業軟件生成位移報告檢測隧道變形移動趨勢,確保按規范建造隧道并對隧道內部相關資產進行檢查,獲取位置信息,完整性報告和隧道收斂變形報告。

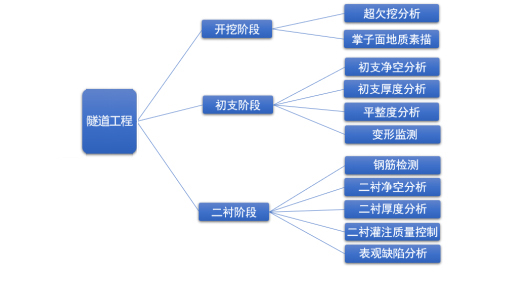

      隧道工程三維掃描實施方案總體分三個階段,下圖是解決方案分階段的工作流程圖:

      立面測繪——隧道工程解決方案
      隧道檢測解決方案示意圖

      (1)開挖階段:
      首先進行外業測量掃描,用于隧道超欠挖計算。

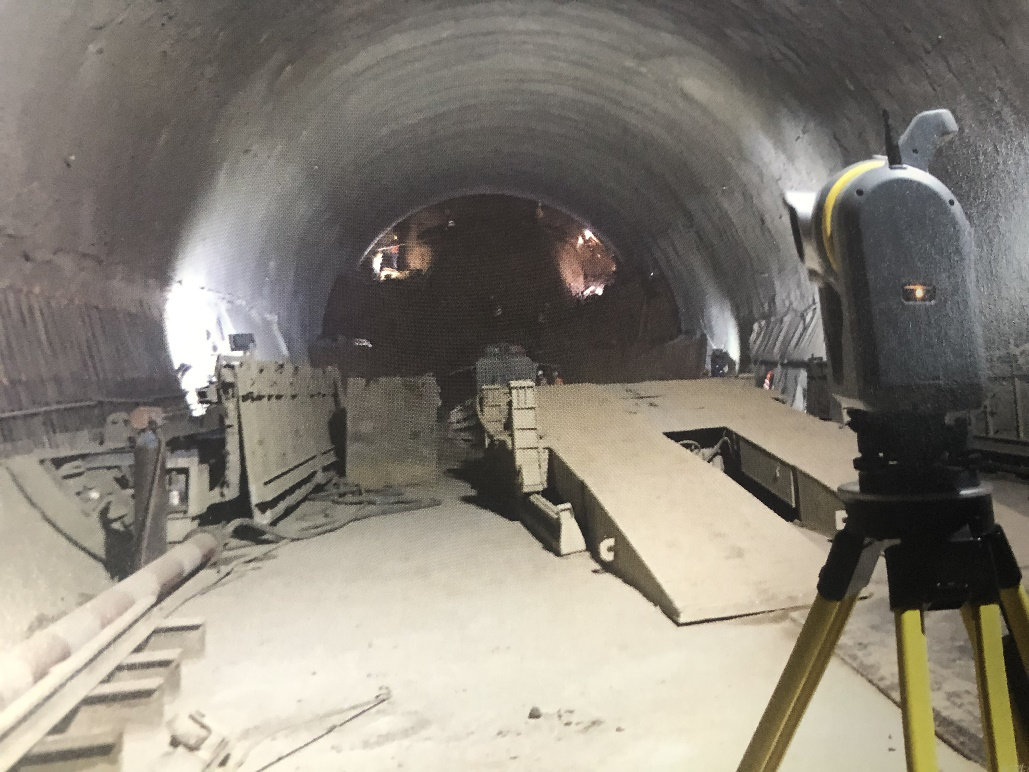

      設備建議使用Trimble SX10三維激光掃描儀,整個采集過程為非接觸式,在特殊壞境下可以遠程遙控操作。

      立面測繪——隧道工程解決方案
      現場局部示意圖

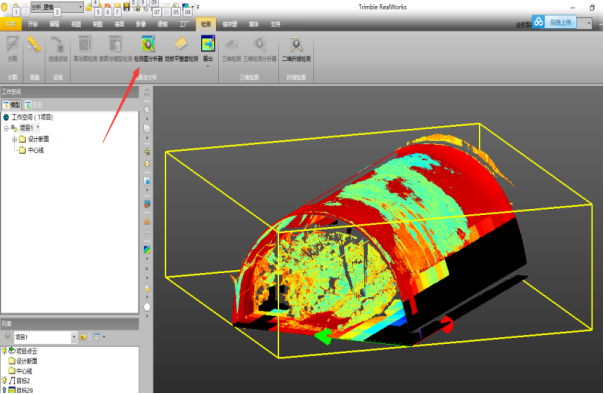

      導入設計的中心線和設計斷面后,選中設計斷面,設計中心線和掃描點云。點擊表面與模型檢測,黃色代表設計的模型,點云為掃描的實際情況,紅色代表超挖,藍色代表欠挖,最后生成超挖欠挖體積與表面積報告。詳見下圖:
      立面測繪——隧道工程解決方案立面測繪——隧道工程解決方案

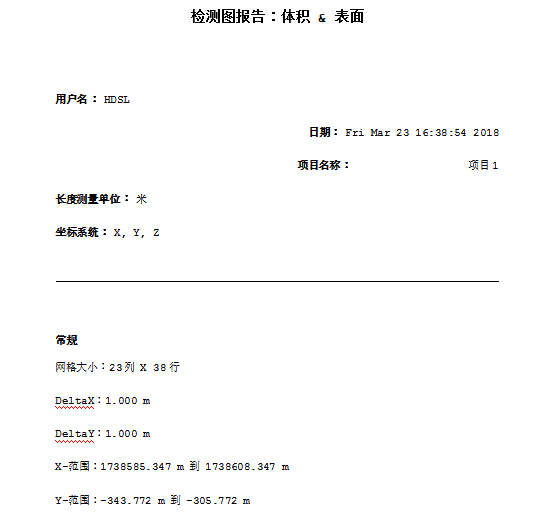

      超挖欠挖體積與表面積報告示意圖

      立面測繪——隧道工程解決方案

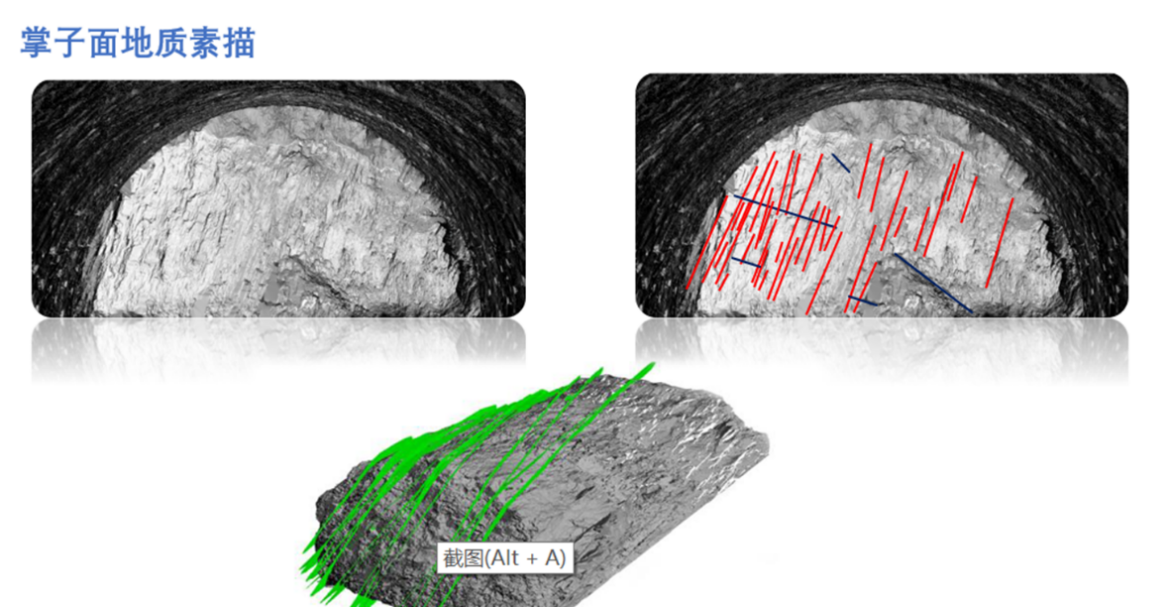

      掌子面地質素描示意圖

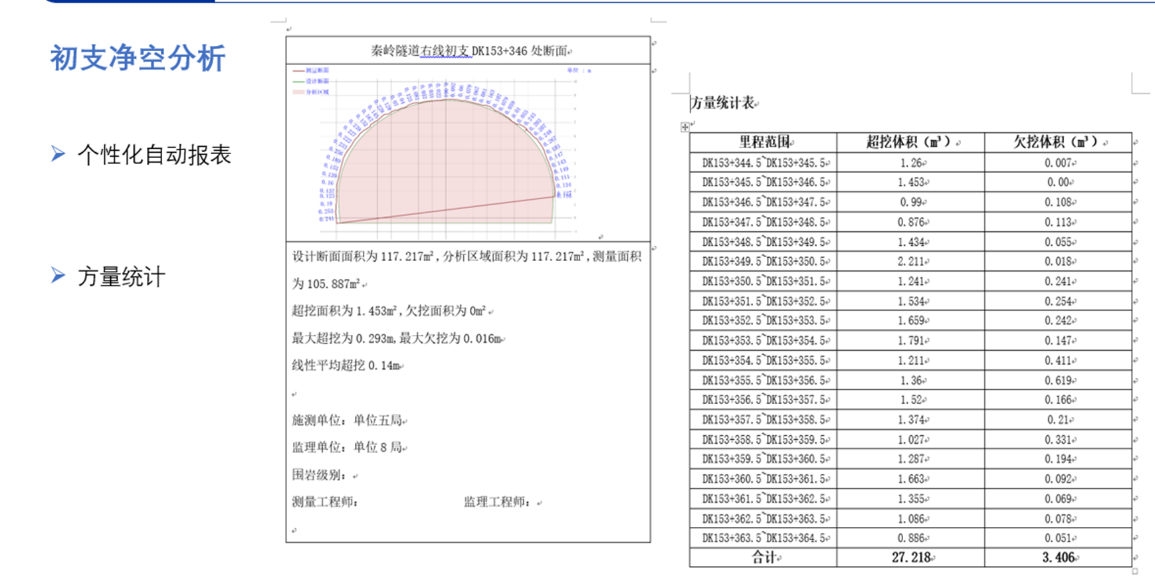

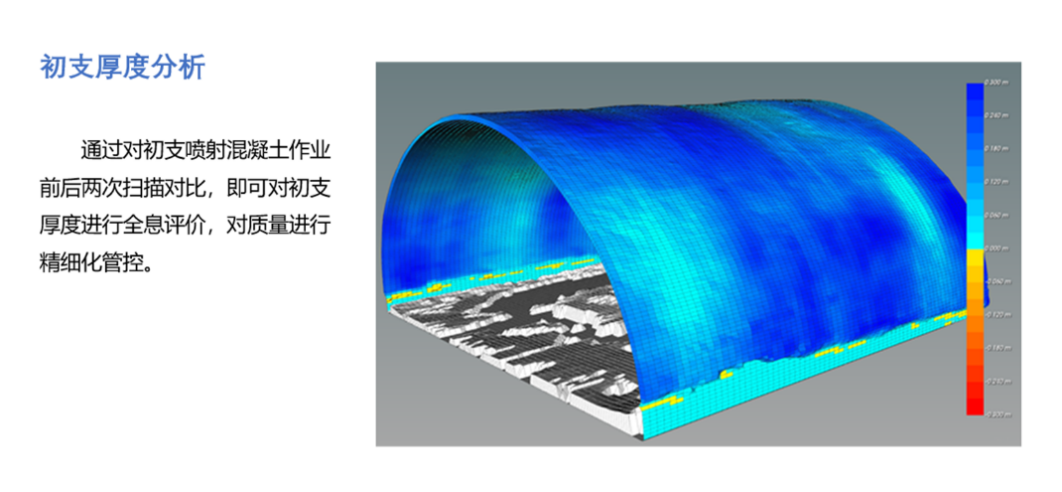

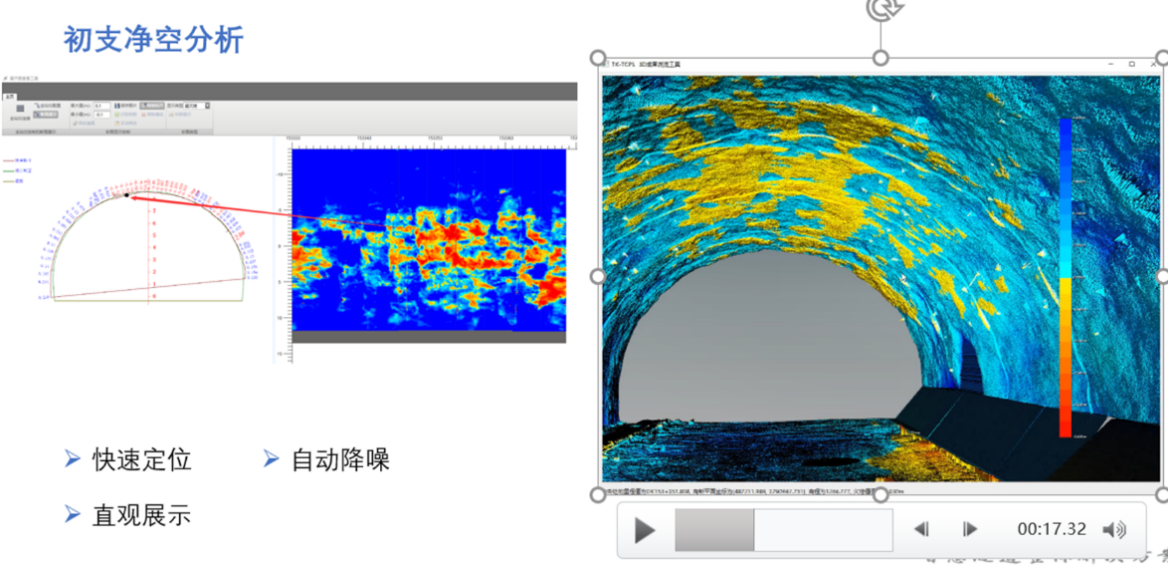

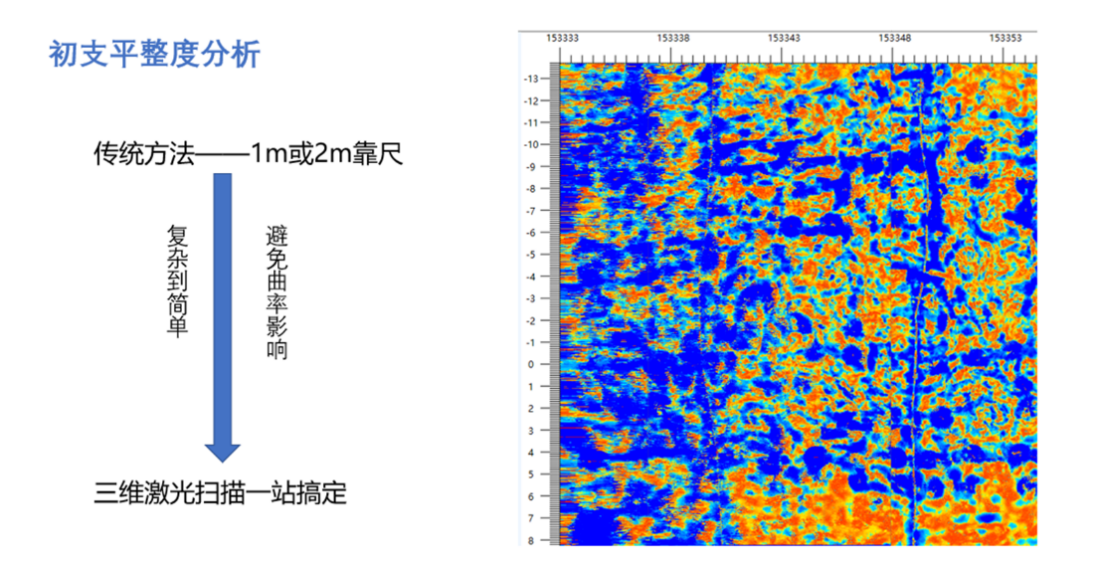

      (2)初支階段

      隧道工程解決方案
      隧道工程解決方案
      隧道工程解決方案
      隧道工程解決方案

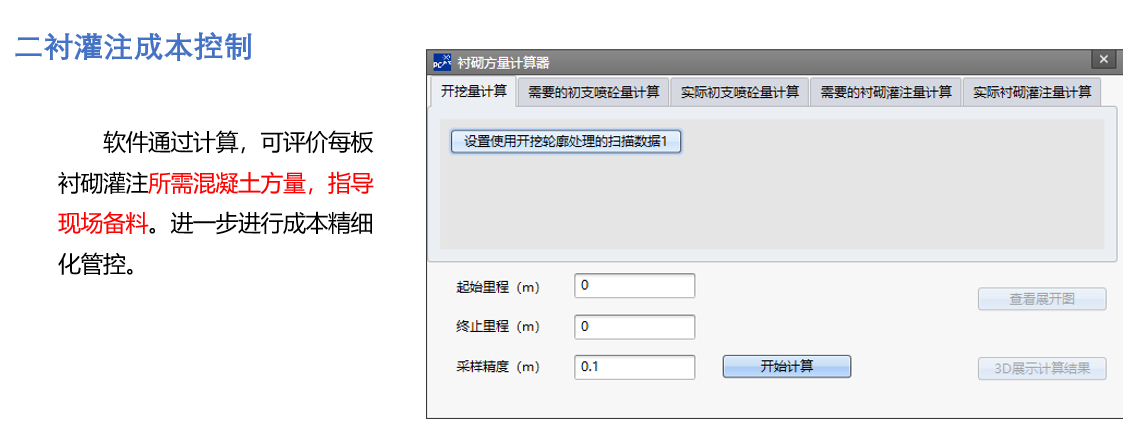

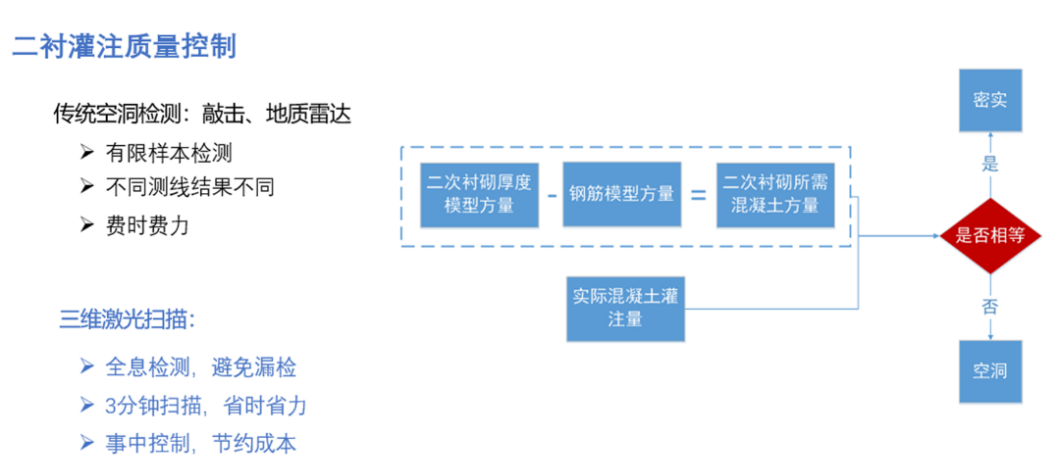

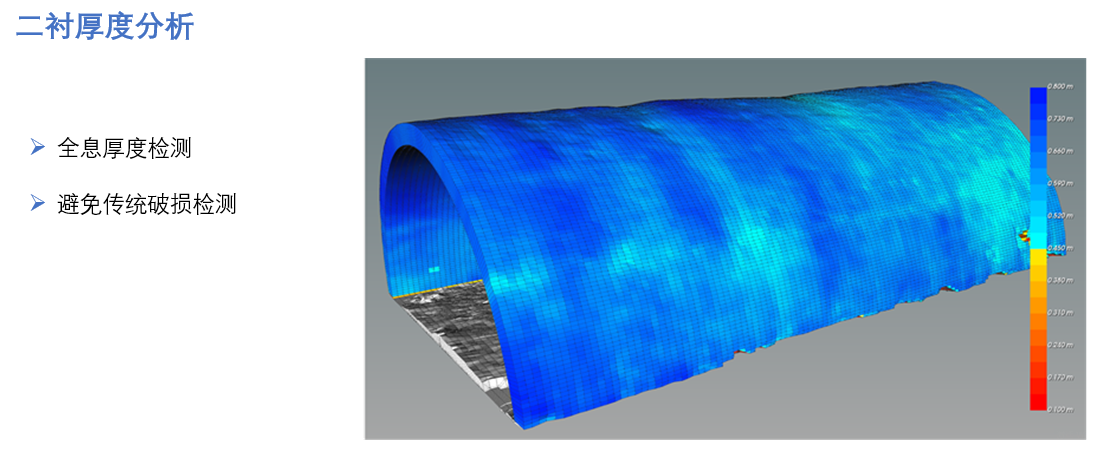

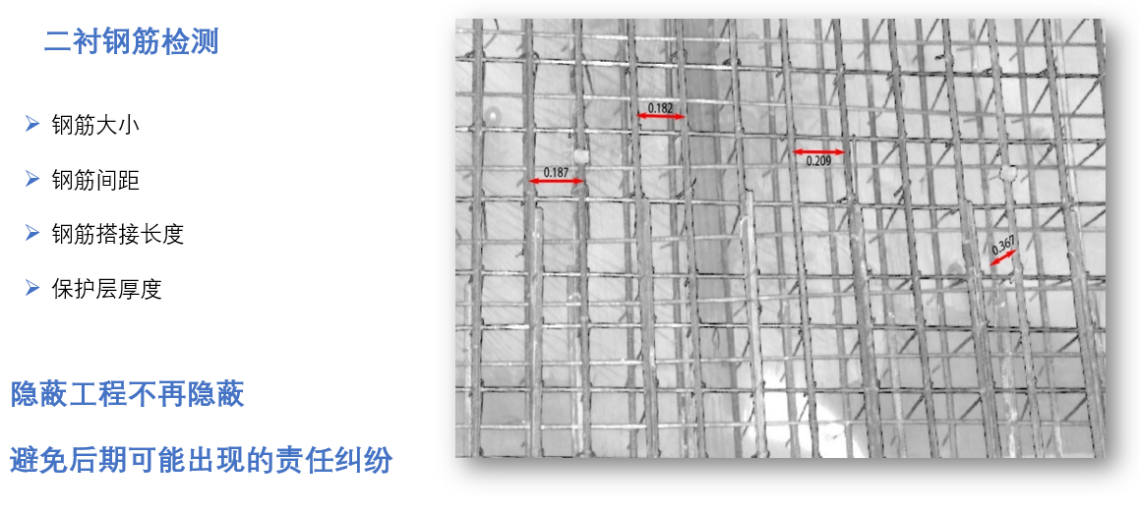

      (2)二襯階段

      隧道工程解決方案
      隧道工程解決方案
      隧道工程解決方案
      隧道工程解決方案

      (3)運維檢查
      隧道工程解決方案
      總結
      在隧道工程中,根據不同需求,可以提供以下數據成果:原始點云數據、完整點云數據、建筑模型數據、橫縱斷面圖、超欠挖分 析圖、點云漫游視頻、模型漫游視頻 、虛擬現實瀏覽、實景漫游瀏覽、三維GIS應用等.。
