  • 無人機慣性測量單元減振設計技術的應用與驗證

    文章發布于:2023-03-22 作者:admin 瀏覽次數:

      慣性測量單位(IMU)是兩個或更多傳感器(如陀螺、加速度計等)的總稱,IMU是無人機測量飛行控制的核心數據源,測量精度直接影響飛行控制姿態算法的輸出,因此影響飛機的整體控制水平。IMU減振設計困難。主要是設計變量多,無人機的振動環境復雜。振動分析是通過確認IMU原始數據來完成的。如果數據噪音波動范圍不超過正、負0.15rad/s,則加速度不應該超過正、負3m/s2(不同大小無人機判別標準略有不同),這樣才能提高無人機的飛行質量。否則,只有降低機體結構、IMU減振結構、機架振動水平,才能提高飛行性能。

      一、設計創意

      首先,為了減少振動和沖擊對IMU的影響,通過材料選擇和合理的結構設計,提高IMU的適應性,在IMU上安裝減震器,隔離振動,可以有效地減少機體振動對IMU測量精度的影響。結構性減振方式可以總結為:

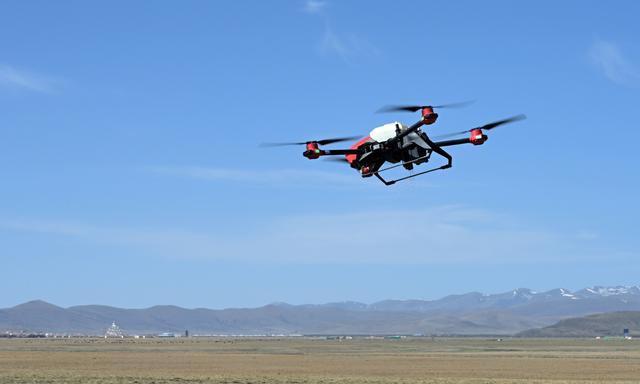

    無人機測量技術驗證

      1、芯片選擇、高精度下一代慣性測量單位選擇(例如:MPU6050、BMI055)。上一代的飛行控制、加速度計:ADXL326陀螺儀:ADXRS620,氣壓計:MPXH  6115 ADC  3360 AD  7689(16位8通道)(WKM飛行控制)是單軸測量,因此設計了六面體以確保三軸垂直精度。

      2、減振材料可以選擇硅膠、橡膠、硅橡膠、海綿、鋼絲繩、空氣阻尼器等,負載較大的直升機可以用鋼絲繩減振,一般能達到5Hz以下。對于小型無人機,減振一般使用硅橡膠和海綿,通常頻率為10-50Hz。

      3、減震結構的受力形式可分為三種。第一個是壓縮,第二個是剪切。第三次拉伸;

      4、結構上需要的設計是安裝IMU電路板的結構,堅固可靠的部件之間沒有干涉。盡可能使芯片重心與IMU的重心在同一個點。

      5、要考慮IMU的配重設計。通過該船載安裝結構,可以試驗船載重量。

      6、固定方法:結合粘合、機械連接、靈活連接、內部減振設計和外部減振設計。

      其次,結構設計主要是減振器設計指標包括減振頻率范圍、諧振頻率、載荷、恢復精度、等剛度、高低溫性能、環境適應性、壽命等。一般來說,減振頻率由無人機震源決定,不同規模無人機的振動水平完全不同。以減振結構的強度及機體振動力學分析及實驗驗證為重點,結合飛行實測數據進行迭代優化。第三,力學分析方法是利用有限元法(FEA),通過ANSYS軟件進行模態和瞬態力學分析,確定系統振動狀態及振動特性。首先,簡化減振結構模型,其次,設置個別材料特性。再次應用網格、約束和載荷。再次,求解得到前四次模態得共振頻率和模式形狀。最后,對模型進行瞬態動力學分析,分析模型力傳遞方法,定義位移約束面,應用等效正弦載荷激勵,并提供網格后各方向中心位移曲線計算迭代設計優化的比較數據。

      4.一般IMU減震器的放置有兩種。一個是上下對稱布局。也就是說,下面的減震器受到壓力,上面的減震器受到張力,但滿足振動感結合條件,但角度振動與線振動不結合。由于橡膠材料減震器的剪切系數與彈性系數大不相同,因此減振系統與XYZ的剛度不相同,從而產生更多的諧振點。因此,應優化減振橡膠的外形和結構力,使其達到橡膠減震系統等剛度特性。另一種是在減震器傾斜處放置減震器,使減震器能夠承受橡膠剪切力。減振系統仍然滿足振動感耦合條件。

      當減振系統XYZ的三個方向發生位移運動時,減振橡膠的拉伸壓力與剪切力的比例一致,該減振系統滿足三向等剛度特性,不會產生過多的共振點。

      二、振動測試

      振動測試是對減振結構的初步驗證,主要在振動臺上進行。主要目的是分析減振結構設計振動數據,確認結構設計是否合理的兩個方面。相反,將減振結構與現有減振結構的減振效果進行比較,以確定減振結構是否可用于裝載測試。

      模擬無人機的典型振動范圍。從低頻振動到高頻振動進行頻率測試,確定減振效果較低的頻率點。然后在頻率點下進行固定頻率測試,確認減振結構的穩定性和數據的可靠性。在無人機的一般頻率點進行變幅測試,查看減振結構對不同振幅減振效果的影響。

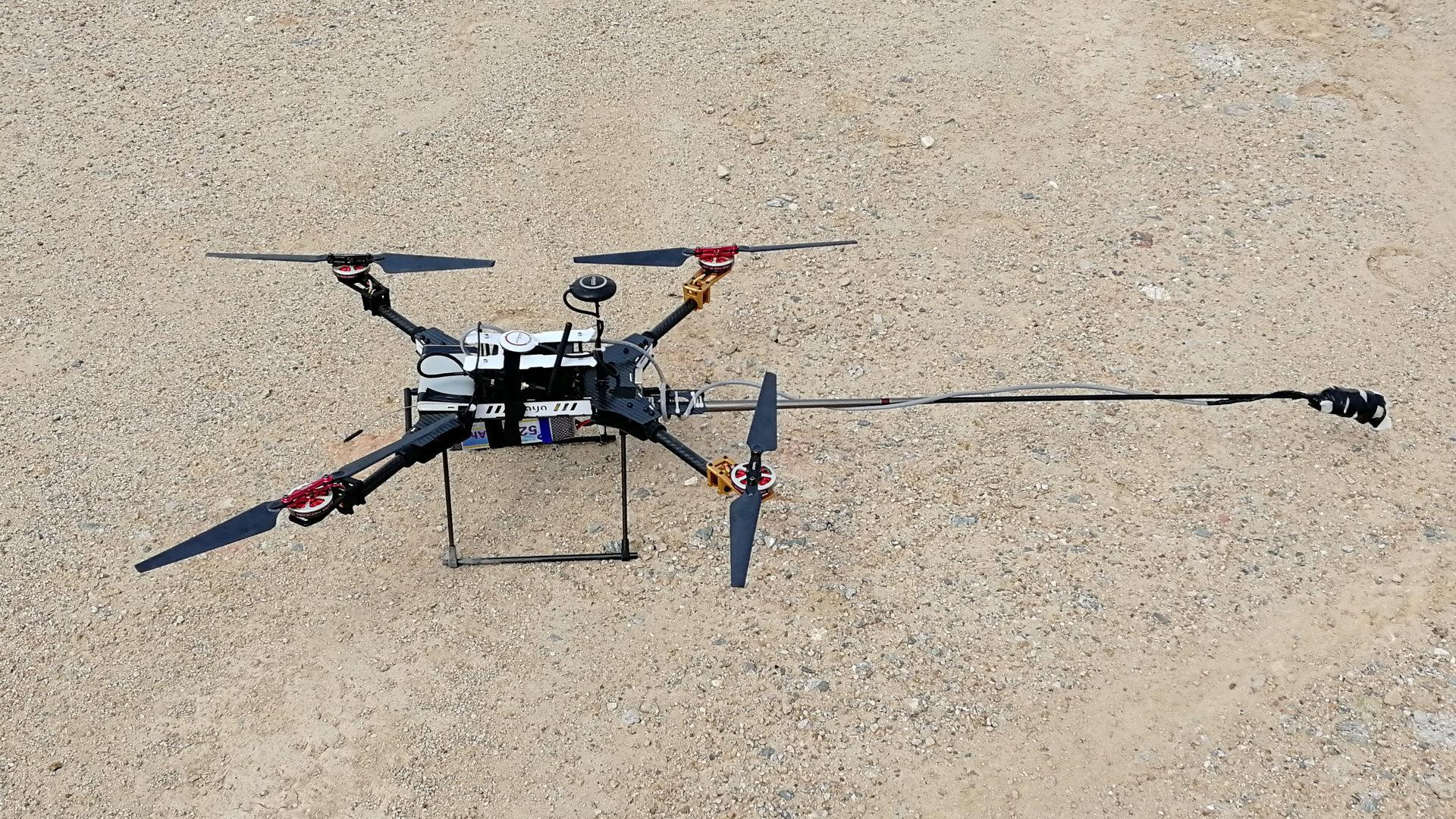

    無人機測量應用技術


      三、安裝測試

      在與相同無人機結構相鄰的位置安裝沖擊吸收,在相同的安裝條件下,基本兩組設備位置的振動條件相同,在一般工作條件下測試飛機的振動,然后通過飛行控制收集數據。

      A、懸停條件:滿載、半負荷、無負荷各懸停一段時間;

      B、運動條件:無人機在低、中、高速狀態下分別保持一定的飛行時間。

      C,大姿勢條件:無人機分別完成俯仰、滾轉方向的大姿勢,并多次擊打杠桿。

      振動主要集中在加速度計的z軸和陀螺儀的xy軸上,因此需要分析無人機的振動特性。主要需要觀察上面三個軸的輸出值。主要針對為IMU設計的減震效果驗證,驗證方法總結如下:A,電(或伺服)的響應頻率約為400Hz,角速度控制環多為400Hz左右。一般無人機的帶寬在30-40Hz左右,角速度的反饋數據控制在200-400Hz,因此采樣頻率和控制頻率必須在200Hz以上。

      在一定的采樣頻率200Hz的條件下,可以通過飛行測試獲得持續時間數據。判斷加速度計的三軸振幅和角速度的振幅差異。

      B,通過飛行測試獲取頻域數據。另一方面,分析三軸數據的振動頻率和各頻率點的振動強度差異。相反,分析三軸角速度和加速度的頻率差異。然后確定該頻率的振動源位置和傳導方法。

      四、軟件過濾器

      收集IMU原始數據,確認波形是否平滑,如果波形有高頻抖動,可以通過過濾器解決。濾波器設計原則,攔截頻率低,動態響應速度,延遲時間最小化,例如,第二次巴特沃斯低通濾波器。特點:階數低,數據量少。如果參數選擇合理,則可以在不過度使用的情況下執行平滑的過濾器。需要注意的是,普通無人機低通濾波器范圍在30 ~ 50之間,軟件濾波器會導致延遲,所有問題不能依賴軟件濾波器。要從根本上解決高頻抖動問題,即機體結構和IMU的沖擊。

      首先,分析不同阻塞頻率下的時域特征及加速波動。阻塞頻率選擇與IMU原始數據的快速傅立葉變換相關,通過快速傅立葉變換可以獲得每個頻段的大小。其次,IMU原始數據決定引起高頻信號干擾的頻段,選擇低于該頻段的攔截頻率,再次綜合判斷濾波效果。最后,分析不同頻率段的振幅,綜合判斷IMU減振效果。在理想狀態下,飛行控制減震效果的好壞,即IMU加速度計峰值,盡可能保持在0.15克以內,10Hz以內的低波段內沒有大幅度頻率。

      五、型號識別

      使用單通道激勵和單通道收集方式進行模型識別數據收集。主要包括電機響應模型、滾道模型、俯仰通道模型、航向通道模型和垂直通道模型。完成激勵措施及其數據后,設置與上述5種識別模型相對應的傳輸函數,并使用模型擬合,根據PID控制器閉環響應系統調整響應P、I、D響應參數。

      結論

      慣性測量單位是無人機飛行控制系統的核心部件,隨著慣性測量單位的測量精度和功能的改善和迭代,減振系統的動態響應也是當前亟待解決的難題。一方面,通過結構上的減振力學設計。另一方面,通過軟件過濾器的手段彌補減振結構的不足。
